长江三峡五级船闸与升船机 水工水利沙盘模型中的工程智慧

长江三峡工程，作为世界上最大的水利枢纽，其通航设施——双线五级船闸与升船机，堪称人类工程史上的奇迹。它们不仅解决了万吨级船队翻越大坝的难题，更成为水利工程与航运技术完美结合的典范。本文结合水工水利沙盘模型及效果图，解析这一宏伟工程的设计原理与运行魅力。

一、双线五级船闸：阶梯式通航的经典设计

三峡双线五级船闸，全长6.4公里，其原理是利用五级闸室，像“爬楼梯”一样将船只逐级提升或下降，最大工作水头达113米。每级闸室长280米、宽34米，可容纳万吨级船队。沙盘模型通过高低错落的闸室、人字闸门与输水廊道，直观呈现了“水涨船高”的过程。

在升船机建成前，船只过闸需耗时3-4小时。沙盘中常以动态演示展现：船只驶入一级闸室，关闭下游闸门，通过底部输水系统使闸室水位与上一级齐平，再开启上游闸门驶入下一级……如此往复，如同穿过五级水上梯田。

二、升船机：巨轮“坐电梯”的千吨级跨越

三峡升船机是全球规模最大、技术难度最高的垂直升船机，最大提升重量达15500吨，可将3000吨级船舶在约40分钟内提升120米。其原理犹如电梯：船舶驶入承船厢，通过钢缆与齿轮齿条系统沿塔柱垂直升降。效果图模型中，承船厢、平衡重、驱动机构等细节清晰可见，展现了“船在厢中、厢随塔走”的动态场景。

沙盘制作中，升船机常被设计为独立模块，透明亚克力水箱结合水面动画，模拟船舶进出承船厢时的水位调节；塔柱上的光电传感器与卷扬设备则示意了自动平衡与安全制动。模型不仅服务于科普，更用于三峡通航的调度模拟教学。

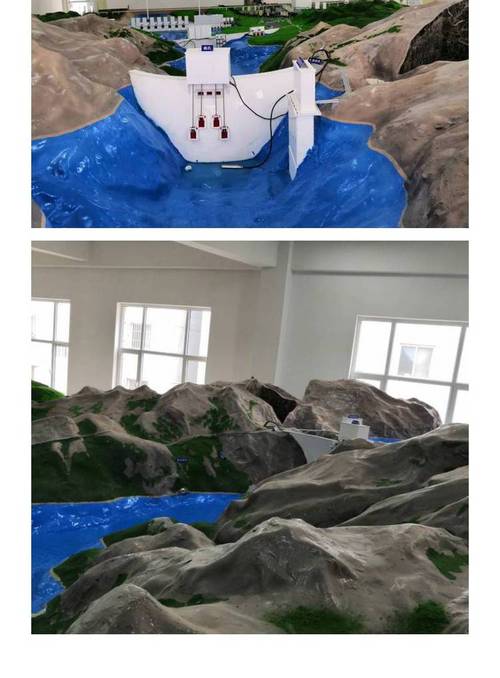

三、水工水利沙盘：融合技术与美学的展示平台

一套精密的三峡通航沙盘，需集地形、水工建筑、机电系统于一体：

• 地形层：以数控雕刻还原坝区两岸山体、航道与引航道；
• 水工层：五级船闸与升船机采用透明件，内置LED灯带模拟水位变化；
• 控制层：触摸屏可调取运营动画，解释船舶待闸、编队、过闸全过程。

效果图模型进一步强化了视觉纵深感，常见俯视视角展示船闸“阶梯断面”与升船机塔柱的并联关系，突出对比“低速大流量船闸”与“高速小流量升船机”的双模式互补。

四、演示与意义：不只是模型

长江三峡五级船闸升船机演示模型，在工程审核、人机模拟、科普教育中具有不可替代的作用。它让公众理解：双线船闸解决超大船队通关，升船机则服务于高价高时效船舶。二者结合，使三峡枢纽年单向通航能力从1000万吨提升至5000万吨以上。

当我们凝视角落中的水工水利沙盘，流速流向线、闸门启闭节奏、承船厢的平衡逻辑，都是中国水利智慧在方寸之间的浓缩。从长江荆江段载砂模型到升船机的压水试验，三峡的每一次通航挑战都曾在这些实物模型中预演。

数字化孪生将与物理沙盘进一步融合——扫二维码即可唤起流体图形，调开水位阈值的声光报警。唯一不变的，是那船行江上、闸室如梯、升船为梯背后的实力：中国水利正以大科学的严谨和海平面的谦卑，护航每一程。
